Product Information

Wedge Anchor

Electroplated zinc

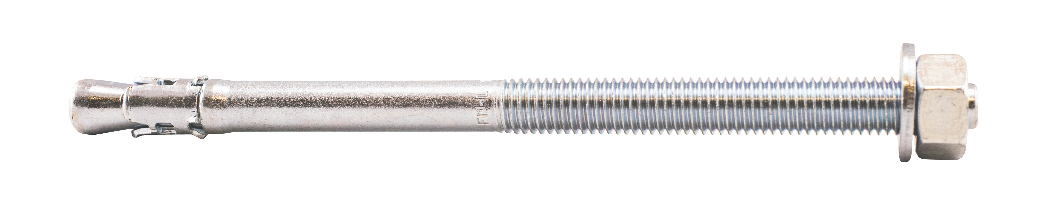

  • 850017 Ekspansjonsbolt ELF (a)
    • asdfasdf

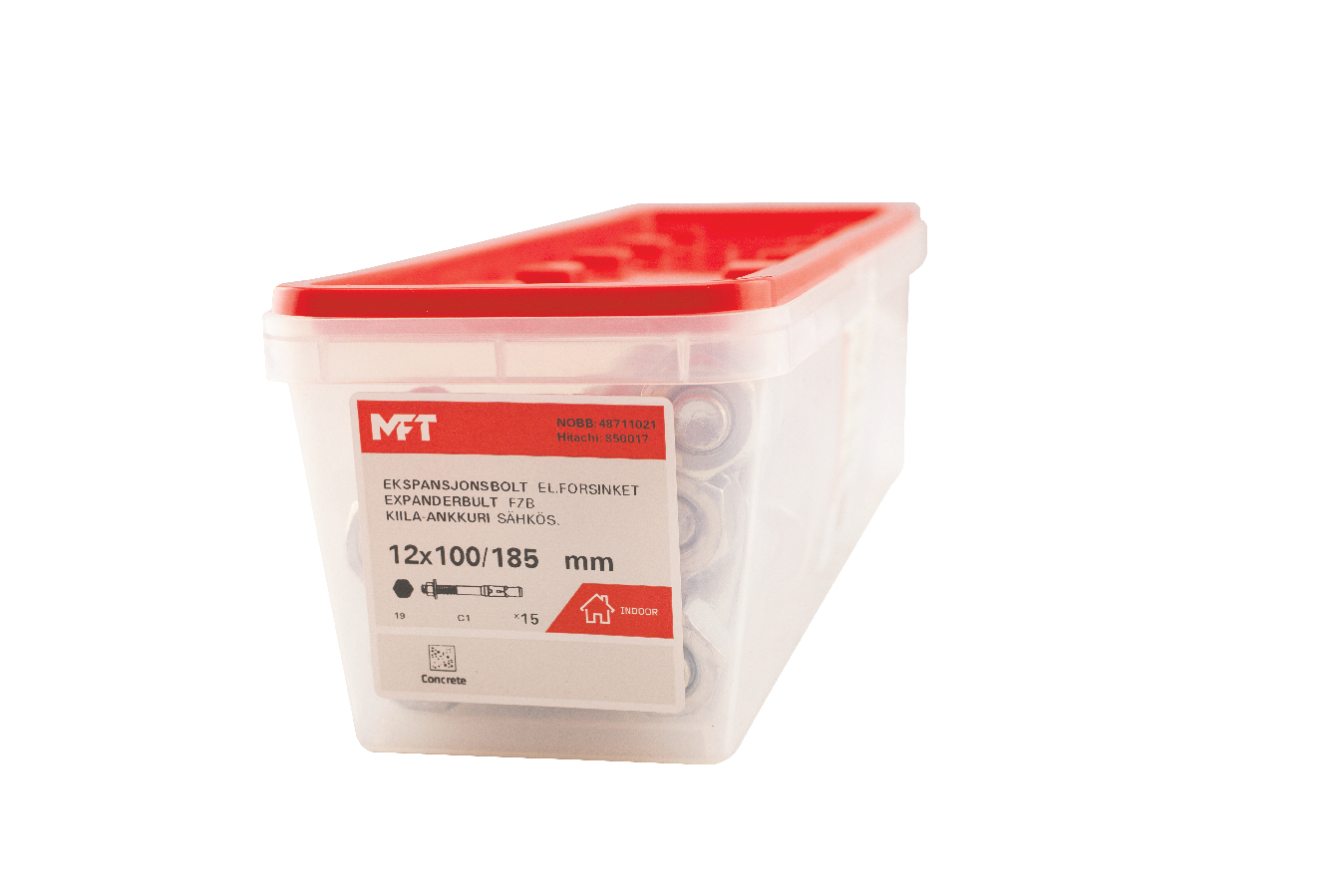

  • 850017 Ekspansjonsbolt ELF (c)
    • asdfasdf

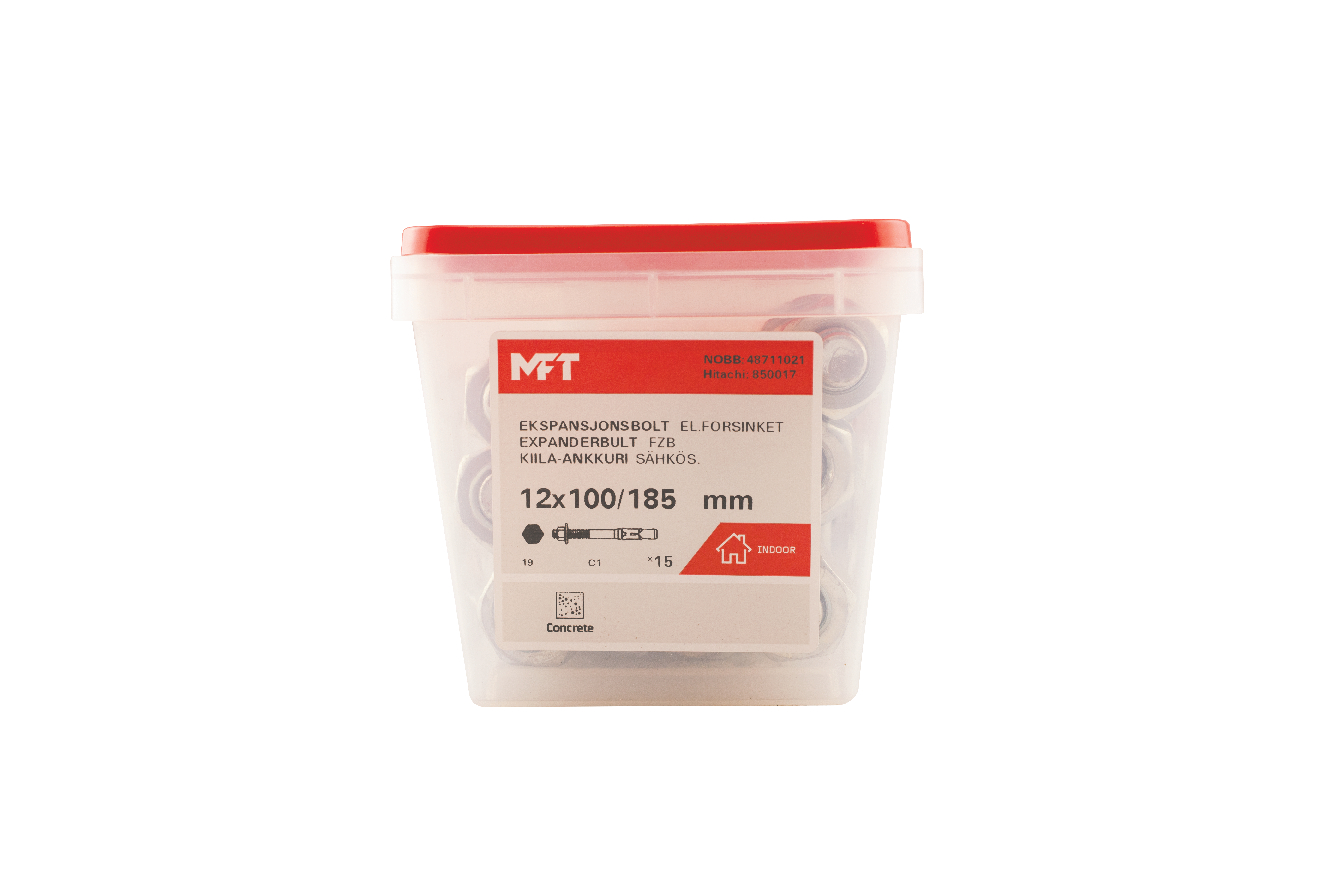

  • 850017 Ekspansjonsbolt ELF (b)
  • 850017 Ekspansjonsbolt ELF (a)
  • 850017 Ekspansjonsbolt ELF (c)
  • 850017 Ekspansjonsbolt ELF (b)
Product number:
850017
GTIN-no:
7034358500175
Dimensjon (D x maks feste/L):
M12 x 100/185 mm
Dim.:
M12
Maks feste:
100 mm
Length:
185 mm
Coating:
Elektrolytisk forsinket
:
CE-ETA
Bor- dybde:
185 mm
Gjenge- lengde:
93 mm
Antall /F-pak:
25
  • #001 - CE
  • #001 - CE-ETA
Features
MFT electroplated zinc coated wedge anchor with corrosion category C1.
ETA-13/0369-accepted and CE-marked for concrete, with strenght K20/25.
Requires accepted distance from the edge and reciprocal distance.
More information

MFT-wedge anchor is ETA-13/0369 accepted and CE-marked. Delivered in plastic box 15 Qty/pack.

For indoor use. Can be used in installation of steel and wood to concrete base.

Dim. Mont. dyb. Maks uttrekk B20/25 Maks uttrekk B30/35 Maks uttrekk B40/50 Maks skjær B20-B60 Tiltr.- mom. Pipe nr.
M6 30 1,3 kN 1,5 kN 1,7 kN 1,6 kN 6 Nm 10
M6 35 2,4 kN 2,8 kN 3,2 kN 2,8 kN 6 Nm 10
M8 30 1,4 kN 1,6 kN 1,8 kN 1,9 kN 15 Nm 13
M8 40 3,6 kN 4,2 kN 4,8 kN 4,4 kN 15 Nm 13
M10 35 2,5 kN 2,9 kN 3,3 kN 2,2 kN 25 Nm 17
M10 50 4,8 kN 5,6 kN 6,3 kN 6,5 kN 25 Nm 17
M12 45 3,5 kN 4,3 kN 4,9 kN 3,0 kN 50 Nm 19
M12 60 9,5 kN 11,6 kN 13,4 kN 10,5 kN 50 Nm 19
M16 65 6,0 kN 7,3 kN 8,5 kN 13,7 kN 100 Nm 24
M16 85 16,7 kN 20,4 kN 23,5 kN 19,3 kN 100 Nm 24
M20 95 17,0 kN 20,7 kN 24,0 kN 19,3 kN 100 Nm 30
